Eine Netzwerkdose ist schnell montiert, aber schon ein vertauschtes Adernpaar kann dafür sorgen, dass am Ende weder PC noch Access Point zuverlässig online gehen. Ich zeige, wie Sie ein Verlegekabel sauber an einer RJ45-Dose auflegen, welchen Unterschied T568A und T568B machen, wie Sie die Verbindung prüfen und warum die Dose für ein stabiles Heimnetz oft wichtiger ist als ein noch stärkerer WLAN-Router.
Die wichtigsten Regeln für eine funktionierende Netzwerkdose
- LSA-Auflegewerkzeug und Kabeltester erleichtern die Montage deutlich.
- Verwenden Sie an beiden Enden denselben Standard, meist T568B.
- Die Adernpaare nur so weit wie nötig entdrillen, damit die Übertragungsqualität erhalten bleibt.
- Eine Doppeldose benötigt normalerweise zwei separate Kabel.
- Ein Test auf 1 Gbit/s oder 10 Gbit/s zeigt, ob die Installation wirklich sauber arbeitet.
Netzwerkdose auflegen Schritt für Schritt
Für die feste Verkabelung im Haus verwenden Sie ein starr verlegtes Installationskabel, etwa Cat 6A oder Cat 7. Ein flexibles Patchkabel gehört dagegen nicht in die LSA-Klemmen einer Unterputzdose. Es lässt sich schlecht auflegen und ist für diese Montage nicht gedacht.
Das benötigen Sie
- RJ45-Netzwerkdose mit passender Kategorie zum Kabel
- LSA- oder LSA+-Auflegewerkzeug
- Kabelmantel-Abisolierer oder scharfes Entmantelungswerkzeug
- kleiner Schraubendreher für die Dosenbefestigung
- Netzwerk-Kabeltester
Ich lege mir außerdem eine Taschenlampe und einen kleinen Seitenschneider bereit. Das klingt nebensächlich, verhindert aber unnötiges Ziehen an den Adern und macht die Arbeit in tiefen Unterputzdosen deutlich angenehmer.
Die einzelnen Arbeitsschritte
- Leitung identifizieren: Stellen Sie fest, welches Kabel zur anderen Netzwerkdose oder zum Patchpanel führt. Bei mehreren Leitungen hilft eine Beschriftung an beiden Enden.
- Außenmantel entfernen: Entmanteln Sie ungefähr 5 bis 8 Zentimeter. Die verdrillten Adernpaare sollten möglichst lange im Originalzustand bleiben.
- Belegung auswählen: Entscheiden Sie sich anhand der vorhandenen Installation für T568A oder T568B. Die Farbtabelle auf der Dose hat Vorrang vor jeder allgemeinen Anleitung.
- Adern sortieren: Legen Sie die acht Einzeladern in die farblich markierten Schneidklemmen. Nicht benötigte Folie und Faden können Sie vorsichtig entfernen.

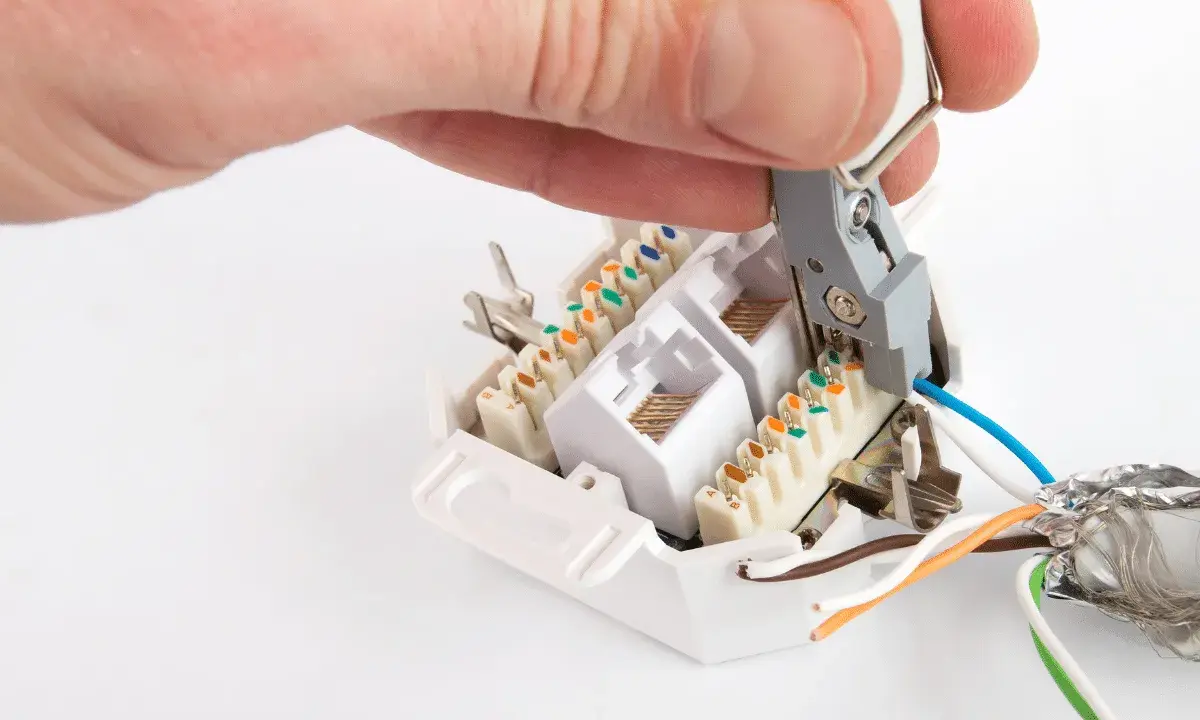

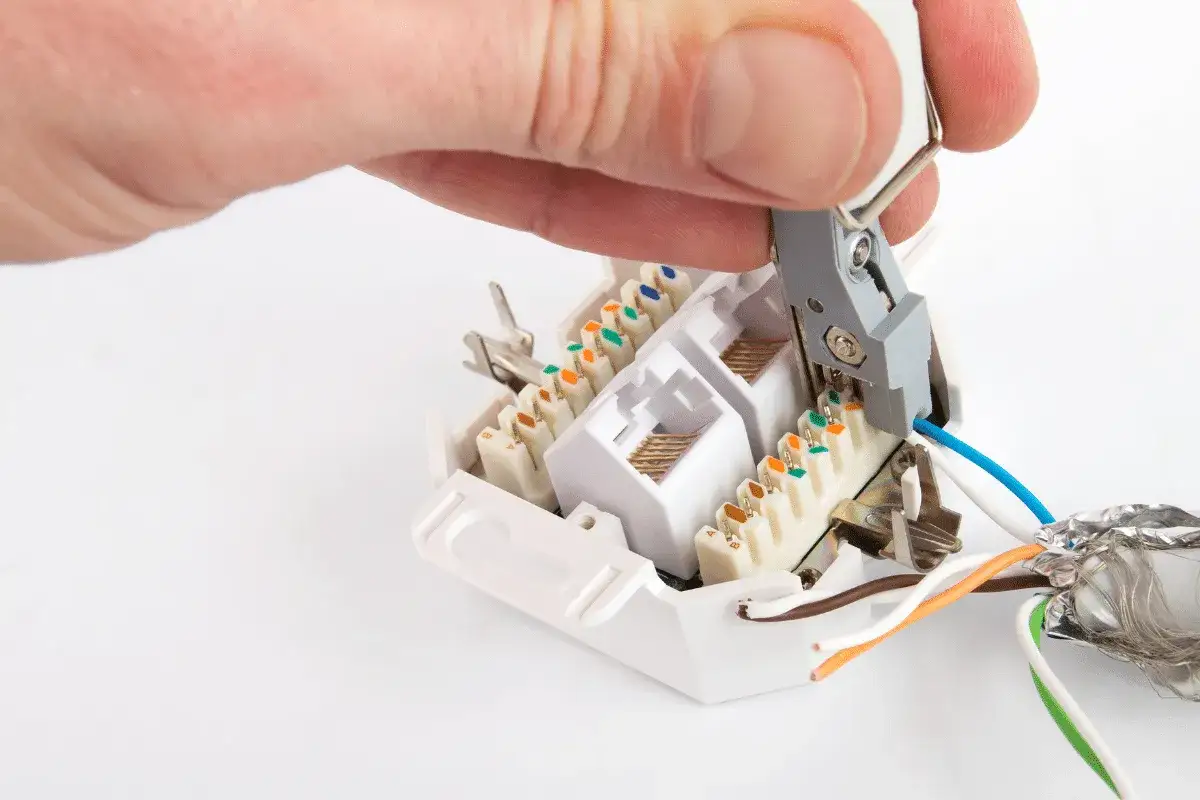

- Adern auflegen: Setzen Sie das Werkzeug senkrecht auf die Klemme und drücken Sie es mit gleichmäßigem Druck hinein. Dabei werden die Ader kontaktiert und überstehende Enden abgeschnitten.
- Zugentlastung befestigen: Fixieren Sie den Kabelmantel an der dafür vorgesehenen Klemme. Die Zugentlastung darf nicht an den einzelnen Kupferadern hängen.
- Schirm anschließen: Bei einem geschirmten Kabel muss der Schirm Kontakt zur metallischen Schirmung der Dose haben. Sonst bleibt der Vorteil von S/FTP oder F/UTP weitgehend ungenutzt.
- Dose montieren: Biegen Sie das Kabel mit einem großzügigen Radius und setzen Sie den Einsatz erst danach in die Gerätedose.
Die Schneidklemmen sind für einen kräftigen Druck ausgelegt. Halbherzig eingedrückte Adern sehen oft korrekt aus, verursachen aber später sporadische Aussetzer. Eine sauber gesetzte Ader sitzt vollständig in der Klemme und wird nicht durch die Abdeckung herausgezogen.
T568A oder T568B entscheidet über die richtige Verdrahtung
Die beiden Standards unterscheiden nur die Position der grünen und orangefarbenen Adernpaare. Für Gigabit-Ethernet ist nicht entscheidend, ob Sie A oder B wählen, sondern dass beide Enden identisch belegt sind. In vielen deutschen Hausinstallationen findet sich T568B, verbindlich ist aber die bereits vorhandene Belegung.
| Pin | T568B | T568A |
|---|---|---|
| 1 | Weiß-Orange | Weiß-Grün |
| 2 | Orange | Grün |
| 3 | Weiß-Grün | Weiß-Orange |
| 4 | Blau | Blau |
| 5 | Weiß-Blau | Weiß-Blau |
| 6 | Grün | Orange |
| 7 | Weiß-Braun | Weiß-Braun |
| 8 | Braun | Braun |
Eine Seite nach T568A und die andere nach T568B ergibt normalerweise ein Crossover-Kabel. Moderne Router, Switches und Netzwerkadapter erkennen solche Kreuzungen meist automatisch. Für eine feste Hausverkabelung würde ich trotzdem immer durchgehend denselben Standard verwenden, weil das übersichtlicher bleibt und spätere Erweiterungen vereinfacht.
Bei einer Doppeldose ist ein häufiger Denkfehler besonders ärgerlich. Zwei RJ45-Buchsen benötigen in der Regel zwei getrennte Leitungen zum Patchpanel oder zum zentralen Verteiler. Ein einzelnes achtadriges Kabel lässt sich nicht ohne spezielle Lösungen vollwertig auf zwei Gigabit-Anschlüsse aufteilen.
Saubere Montage schützt Geschwindigkeit und Stabilität
Die eigentliche Herausforderung liegt selten im Einsetzen der Adern. Entscheidend ist, dass die Eigenschaften des Kabels nicht durch zu starkes Biegen, Quetschen oder Entdrillen verschlechtert werden. Gerade bei Cat 6A und Cat 7 fällt eine schlampige Montage oft erst auf, wenn eine schnelle Verbindung mit 2,5 oder 10 Gbit/s aufgebaut werden soll.
Die verdrillten Paare möglichst geschlossen lassen
Jedes Adernpaar ist gezielt verdrillt, damit sich elektromagnetische Störungen gegenseitig ausgleichen. Entfernen Sie den Außenmantel deshalb nur auf der nötigen Länge und entdrillen Sie die Paare erst unmittelbar vor den Klemmen. Weniger als zwei Zentimeter Entdrillung sind ein guter praktischer Richtwert, sofern die Dose diesen Spielraum zulässt.
Auf Kategorie und Schirmung achten
Die Dose sollte mindestens zur gewünschten Übertragungskategorie des Kabels passen. Ein Cat-7-Kabel mit einer einfachen, schlecht geschirmten Dose wird nicht automatisch zur leistungsfähigen Cat-7-Strecke. Für ein modernes Heimnetz halte ich eine Cat-6A-Dose oft für den vernünftigen Mittelweg, weil sie für 10-Gbit/s-Verbindungen bis zu den üblichen 100 Metern einer strukturierten Verkabelung ausgelegt ist.
Geschirmte Komponenten müssen durchgehend zusammenpassen. Wird ein geschirmtes Kabel an einer ungeschirmten Dose aufgelegt, funktioniert die Verbindung zwar häufig trotzdem, die Installation nutzt ihre Störfestigkeit aber nicht vollständig. In der Nähe von Stromleitungen, Netzteilen oder Motoren kann das relevant werden.
Lesen Sie auch: WLAN-Sicherheit einstellen - WPA3, Passwort und Gäste-Netz
Stromleitungen und Netzwerkkabel nicht beliebig zusammenführen
Netzwerkkabel sollten nicht über längere Strecken direkt mit Energieleitungen gebündelt werden. Kreuzungen im rechten Winkel sind meist unkritischer als parallele Verläufe. Bei festen Installationen im Gebäude gelten zusätzlich die einschlägigen Vorgaben für Leitungsführung und Trennung, weshalb Arbeiten an vorhandenen Elektroinstallationen ein Fall für eine Elektrofachkraft sind.
Nach dem Auflegen kommt der wichtigste Test
Eine leuchtende Link-LED beweist nur, dass irgendeine Verbindung besteht. Sie sagt nicht, ob alle acht Adern korrekt angeschlossen sind oder ob die Strecke die gewünschte Geschwindigkeit erreicht. Ich teste deshalb jede neue Dose mit einem Netzwerk-Kabeltester, bevor Möbel, Abdeckungen oder Kabelkanäle die Anschlüsse unzugänglich machen.
Der Tester sollte mindestens die Adernreihenfolge anzeigen. Bei einem einfachen Gerät werden Sender und Empfänger an die beiden Enden angeschlossen. Leuchten die Adern 1 bis 8 in derselben Reihenfolge auf, ist die Belegung grundsätzlich korrekt. Fehlen einzelne Nummern, sind Adern vertauscht oder liegt ein Kurzschluss vor, muss die betreffende Klemme kontrolliert werden.
| Fehlerbild | Wahrscheinliche Ursache | Was ich prüfen würde |
|---|---|---|
| Keine Link-LED | Ader nicht kontaktiert oder falscher Port | LSA-Klemmen, Patchkabel und Switch-Port |
| Nur 100 Mbit/s | Ein Adernpaar fehlt oder ist falsch aufgelegt | Alle acht Adern und den Kabeltester |
| Verbindung bricht ab | Lockere Klemme, zu starke Biegung oder beschädigtes Kabel | Zugentlastung, Kabelradius und Adern |
| Tester zeigt falsche Reihenfolge | Adern vertauscht oder A/B verwechselt | Belegung an beiden Enden |
Wenn die Dose nur 100 Mbit/s aushandelt, liegt das Problem sehr häufig nicht am Internetanschluss. Der Engpass sitzt dann in der lokalen Verkabelung, im Patchkabel oder am Switch. Für die Prüfung sollten Sie deshalb zuerst zwei kurze, sicher funktionierende Patchkabel verwenden und erst danach die feste Leitung neu auflegen.
Die Netzwerkdose als Basis für ein besseres WLAN
Eine Netzwerkdose erzeugt kein WLAN. Sie schafft aber den zuverlässigen Kabelweg, an dem ein Access Point, ein Mesh-Knoten oder ein zusätzlicher Switch angeschlossen werden kann. Besonders bei dicken Wänden, mehreren Etagen und vielen Smart-Home-Geräten ist ein verkabelter Access Point meist stabiler als ein weiterer Funk-Repeater.
Ein gutes Beispiel ist ein Einfamilienhaus mit dem Router im Flur. Statt das WLAN-Signal bis ins Obergeschoss zu verlängern, kann dort ein Access Point an einer Netzwerkdose betrieben werden. Der Datenverkehr läuft dann über das Netzwerkkabel zurück zum Router, während die Geräte im Obergeschoss ein starkes Funksignal erhalten.
Für Fernseher, Spielekonsolen, Desktop-PCs und NAS-Systeme würde ich die Kabelverbindung ebenfalls bevorzugen. Sie senkt die Funklast und sorgt für gleichmäßigere Latenzen. Das macht sich nicht nur beim Streaming bemerkbar, sondern auch bei Videokonferenzen und Backups im Heimnetz.
Der praktische Rat lautet deshalb: Planen Sie bei Renovierungen lieber eine zusätzliche Leitung und eine Dose mehr ein. Leerrohre und beschriftete Kabelenden kosten während der Bauphase wenig, ersparen später aber das Öffnen von Wänden und geben dem Heimnetz Raum für höhere Geschwindigkeiten.
Eine sauber aufgelegte Dose spart später viel Fehlersuche
Beim Auflegen selbst kommt es auf drei Dinge an: die Belegung der vorhandenen Installation, möglichst wenig entdrillte Adern und eine sichere Zugentlastung. Wer danach mit einem Kabeltester prüft und den Access Point oder Switch erst dann anschließt, hat die häufigsten Fehlerquellen bereits ausgeschaltet.
Für ein gewöhnliches Heimnetz reicht eine korrekt montierte Cat-6A-Dose vollkommen aus. Wenn die Arbeiten jedoch in die Nähe von 230-Volt-Leitungen führen, die Verkabelung unklar ist oder ein Kabel beschädigt in der Wand liegt, würde ich nicht weiterprobieren, sondern eine Elektrofachkraft hinzuziehen. Das spart im Zweifel nicht nur Zeit, sondern schützt auch die Sicherheit der gesamten Installation.
